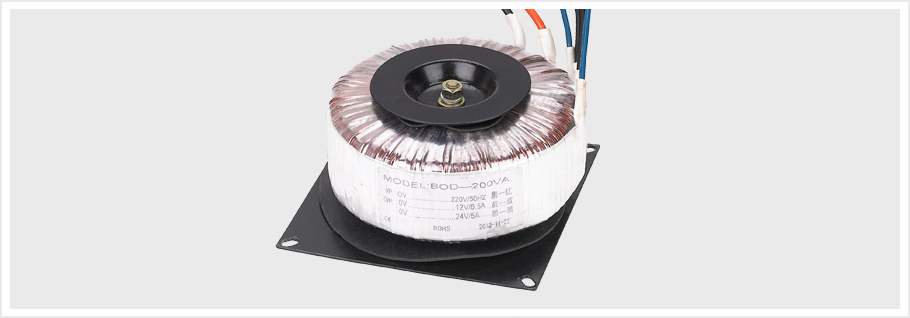

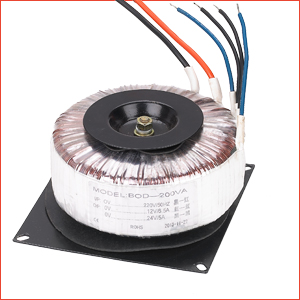

BOD-200VA环形变压器

BOD-200VA环形变压器

0.00
0.00



产品特点

由厚度0.27mm0.30mm低铁损高导磁的冷轧取向硅钢片做电磁感应材料,匹配初级绕组和次级绕组来改变交流电压的装置因产品形状为圆形故称环型变压器。产品具有体积小、效率高温升低、漏磁小,安装易优点。

效率高采用高品质的材料和紧凑结构,使铁芯与绕组之间的距离降到最小故效率可达90%以上。

漏磁小:环型变压器的铁芯磁隙小且绕线匀衡。

低噪音,产热小:由于环型变压器是用高品质低损耗的材料制成,具有均匀圆形面和连续的绕线,电阻损耗和产热都很低。

产品用途

环型电源变压器通常适用于电路中功率传送和电压或电流转换,作为一种主要的软磁电磁元件,在电源技术和电力电子中得到广泛的应用。 分类有隔离变压器,自耦变压器,灯饰变压器等。也可用于特殊用途,如互感器,可根据客户要求设计和生产变压器。

产品规格
我们可以根据客户的要求来设计

POWER/VA SIZE WEIGH/KG CHASISS SIZS GLAND SCREW
POWER H/MM D/MM L/MM×W/MM UNTING HOLE/MM MM
20 32 70 0.5 80×80 6.5 M6
30 30 73 0.6 80×80 6.5 M6
50 30 80 0.85 90×90 6.5 M6
80 35 85 1.1 100×100 6.5 M6
100 40 90 1.32 100×100 8.5 M8
150 45 95 1.4 100×100 8.5 M8
200 50 105 2.4 110×110 8.5 M8
250 52 110 2.7 110×110 8.5 M8
300 55 110 2.9 110×110 8.5 M8
350 60 115 3.2 125×125 8.5 M8
400 65 120 3.5 125×125 8.5 M8
450 65 120 3.8 125×125 8.5 M8
500 68 120 4.2 125×125 8.5 M8
600 70 140 5.3 150×150 8.5 M8
700 70 147 5.6 150×150 8.5 M8
800 70 150 6.2 150×150 8.5 M8
1000 75 165 7.6 180×180 8.5 M8
1200 78 170 8.5 180×180 8.5 M8
1500 80 175 9.7 180×180 10.5 M10
1800 83 190 12.5 200×200 10.5 M10
2000 88 200 13.5 200×200 10.5 M10
2500 92 205 14.8 200×200 10.5 M10
3000 98 220 16.5 230×230 10.5 M10
5000 110 235 20.5 245×245 10.5 M10
